در سیستم های دوغاب بسیار ساینده، شکست خط لوله به ندرت در میانه یک مسیر مستقیم اتفاق می افتد. آنها در مفاصل رخ می دهند. انتخاب اتصال انتهایی اشتباه زمان تعمیر و نگهداری را افزایش می دهد. مسیرهای نشتی غیرمنتظره را معرفی می کند و سایش موضعی ناشی از تلاطم سیال را تسریع می کند. شما به یک اتصال قابل اعتماد نیاز دارید تا عملیات را بدون مشکل و ایمن انجام دهید.

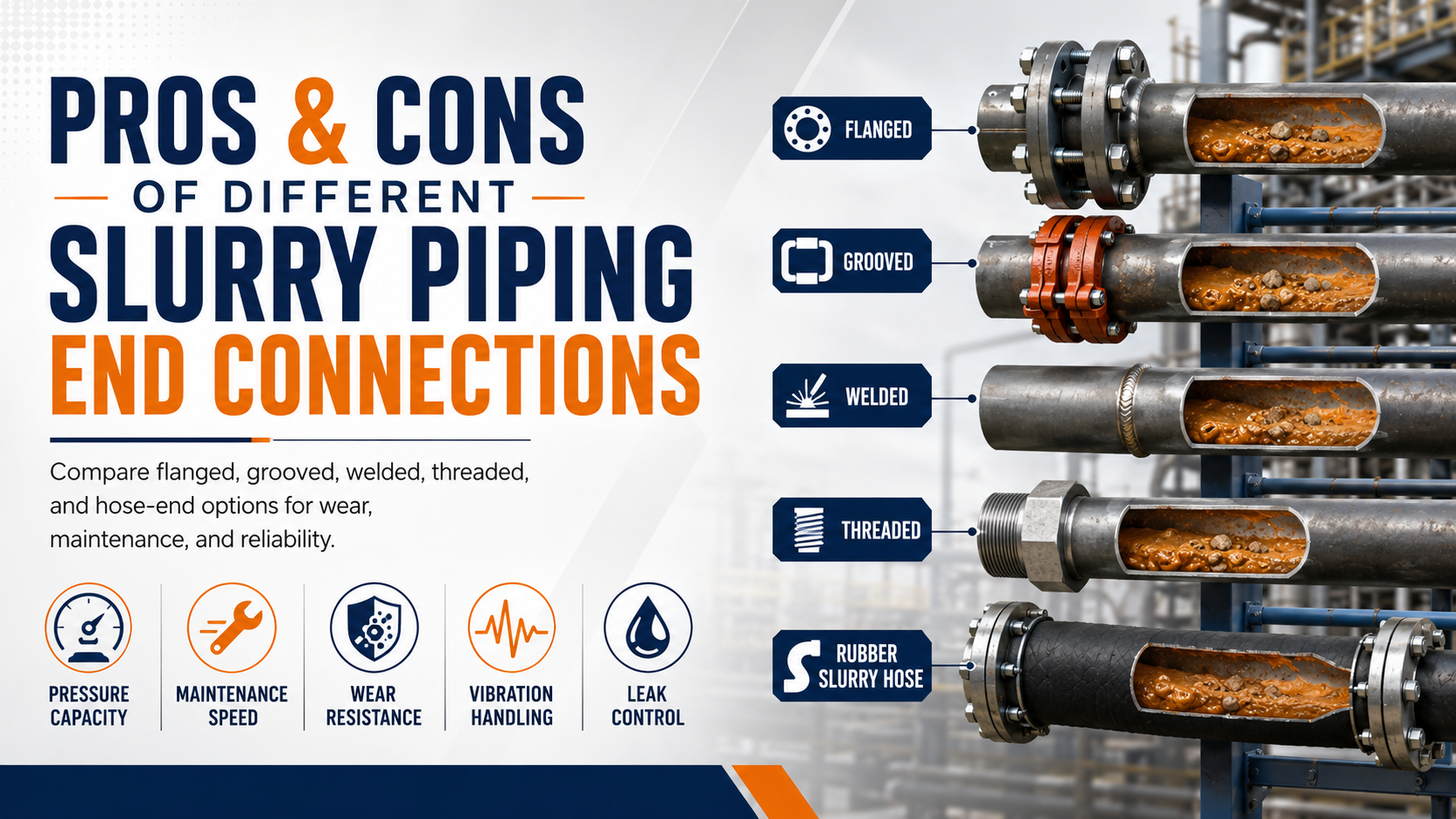

چه در حال اتصال لوله های فولادی سفت و سخت، قرقره های HDPE یا یک انعطاف پذیر هستید شلنگ دوغاب ، ارزیابی گزینه های سخت افزاری شما بسیار مهم است. ما باید به دقت بین قابلیت اطمینان سیستم و هزینه های عملیاتی روزانه تعادل ایجاد کنیم. ما نقاط قوت و ضعف اتصالات فلنجی، شیاردار، جوشی و رزوه ای را بررسی خواهیم کرد. شما یاد خواهید گرفت که چگونه مفاصل مختلف فشار شدید، ارتعاش پمپ و سایش شدید را تحمل می کنند. در پایان این راهنما، دقیقاً متوجه خواهید شد که کدام اتصال انتهایی با نیازهای خط لوله خاص شما مطابقت دارد.
اتصالات فلنج دار بالاترین درجه فشار و امنیت را ارائه می دهند اما به کار و زمان قابل توجهی در طول تعمیر و نگهداری و چرخش قرقره نیاز دارند.
کوپلینگهای شیاردار/مکانیکی (مثلاً Victaulic) زمان خرابی را برای تعویض لوله کاهش میدهند و لرزش را به خوبی کنترل میکنند، اما سایش واشر یک خطر اولیه در محیطهای ساینده است.
اتصالات جوش داده شده مسیرهای نشتی صفر را برای دوغاب های خطرناک فراهم می کنند اما توانایی انجام تعمیرات معمول یا چرخش بخش های با سایش بالا را از بین می برند.
به طور کلی باید از اتصالات رزوه ای در کاربردهای دوغاب سنگین به دلیل آسیب پذیری شدید در برابر گاز، خوردگی و شکست فاجعه بار تحت فشار اجتناب شود.
ادغام شیلنگ دوغاب نیاز به تطبیق انعطاف پذیری شلنگ با اتصالات (اغلب فلنج های تخصصی) دارد که از تلاطم در نقطه انتقال جلوگیری می کند.
ارزیابی اتصال نهایی نیازمند نگاهی فراتر از قیمت اولیه سخت افزار است. شما باید مشکل کسب و کار را حول کار نصب و زمان خرابی تعمیر و نگهداری معمول تنظیم کنید. خطوط لوله دوغاب نیاز به نظارت مداوم و تنظیمات مکرر دارند. اتصالات نشان می دهد که خدمه شما چقدر سریع می توانند به سایش پاسخ دهند. چرخه تعمیر و نگهداری کند بودجه های عملیاتی را تخلیه می کند.
تراز نادرست در اتصال باعث ایجاد مشکلات دینامیک سیال فوری می شود. یک گام کوچک در داخل اتصال لوله باعث ایجاد گرداب های داخلی می شود. این گرداب ها باعث تلاطم موضعی می شوند. تلاطم سایش را به صورت تصاعدی در مفصل تسریع می کند. یک نقص انتقال جزئی می تواند در عرض چند هفته از یک دیوار فولادی ضخیم عبور کند. سوراخ های داخلی صاف برای جلوگیری از شکست زودرس مفصل حیاتی است.
شما همچنین باید به لرزش ثابت و حرکت حرارتی بپردازید. پمپ های دوغاب گریز از مرکز سنگین ارتعاش مکانیکی عظیمی ایجاد می کنند. نوسانات شدید دما باعث انبساط و انقباض خطوط لوله در فواصل طولانی می شود. این نیروها نیاز به اجزای انعطاف پذیر را دیکته می کنند. ادغام یک بخش انعطاف پذیر اختصاصی، شوک های مکانیکی را جذب می کند. اتصالات متحمل حرکت از ترک خوردن خطوط لوله صلب تحت فشار مکرر جلوگیری می کند.
رعایت ایمنی و محیط زیست استانداردهای سختگیرانه پیشگیری از نشت را دیکته می کند. بسیاری از دوغاب های صنعتی حاوی مواد شیمیایی خطرناک یا سمی هستند. نشت منجر به جریمه های شدید و نقض ایمنی سایت می شود. اتصال انتهایی انتخابی شما باید مهار کامل را تحت حداکثر فشار عملیاتی تضمین کند.
همیشه قطر داخلی هر دو لوله اتصال را اندازه گیری کنید تا از تناسب کامل آن اطمینان حاصل کنید.
قبل از سفت شدن نهایی از پین های تراز تخصصی استفاده کنید.
پس از محکم کردن مفصل، انتقال داخلی را با چراغ قوه یا دوربین بررسی کنید.
صفحات استاندارد به یکدیگر پیچ می شوند تا اتصال فلنجی را تشکیل دهند. یک واشر قابل تراکم بین وجه های فلزی قرار می دهید تا اتصال را آب بندی کنید. مهندسان معمولاً فلنجها را برای پمپهای سنگین، شیرهای جداسازی بحرانی و پایانههای برتر مشخص میکنند.
فلنج ها نیروهای گیره را به طور مساوی در سطح وسیعی توزیع می کنند. مکانیک یک سری پیچ و مهره را در یک الگوی ستاره ای خاص گشتاور می دهد. این واشر را فشرده می کند و یک مهر و موم ضد آب ایجاد می کند. فلنج ها از استانداردهای سختگیرانه جهانی پیروی می کنند. معمولاً رتبهبندیهای ASME B16.5، DIN یا JIS را در عملیات استخراج و لایروبی مشاهده خواهید کرد.
دارای بالاترین درجه فشار موجود در حمل و نقل دوغاب صنعتی است.
اندازه استاندارد صنعت، سازگاری قابل اعتماد را در بین برندهای تجهیزات مختلف تضمین می کند.
یک مهر و موم بسیار سفت و محکم و مقاوم در برابر فوران در هنگام افزایش فشار ایجاد می کند.
موجود در انواع مختلف صورت، از جمله صورت صاف و صورت برجسته.
نصب به زمان، کار و ابزار سنگین نیاز دارد.
گشتاور پیچ و تراز چهره نیازمند کار دقیق و روشمند است.
فلنج های فولادی سنگین بار ساختاری زیادی را به سیستم خط لوله اضافه می کنند.
پیچ و مهره های خورده تعمیر و نگهداری آینده را بسیار خسته کننده و کند می کند.
فلنج ها برای نقاط تخلیه پمپ ثابت کاملاً کار می کنند. آنها در تقاطع های حیاتی که ایمنی در درجه اول اهمیت قرار دارد، برتری می یابند. با این حال، آنها برای مقاطع مستقیم طولانی بسیار ناکارآمد هستند. دوغاب ساینده باعث ساییدگی شدید کف در لوله های مستقیم می شود. خدمه باید مرتباً این لوله ها را بچرخانند تا طول عمر آنها افزایش یابد. باز کردن پیچ، چرخاندن و چرخاندن مجدد ده ها فلنج باعث هدر رفتن صدها ساعت کار می شود.
بسیاری از خدمه در روانکاری رزوه های پیچ قبل از نصب شکست می خورند. این نظارت، پیچهای توقیف شده را پس از ماهها قرار گرفتن در محیطهای مرطوب و دوغاب خورنده تضمین میکند. همیشه از یک ترکیب ضد تشنج استفاده کنید. یکی دیگر از خطاهای رایج، جفت شدن فلنج صفحه صاف به فلنج با صورت برجسته است. این باعث ایجاد تنش ناهموار می شود و اغلب در صورت گشتاور کامل باعث ترک خوردن قطعه صفحه صاف می شود.
کوپلینگ های شیاردار از محفظه های فلزی بادوام استفاده می کنند. آنها روی انتهای لوله های شیاردار مخصوص آماده شده می چسبند. یک واشر داخلی الاستومری در داخل محفظه گیره قرار دارد. هنگامی که سیال در برابر آن به سمت بیرون فشار می آورد، یک مهر و موم پاسخگو به فشار ایجاد می کند.
مکانیک ها واشر لاستیکی را روی دو انتهای لوله می لغزند. آنها دو نیمه محفظه فلزی را روی واشر قرار می دهند. کلیدهای محفظه کاملاً در شیارهای لوله فرو می روند. سپس مکانیک ها دو پیچ ساده را سفت می کنند تا کل مجموعه را محکم کنند. این طرح نیاز به دایره های پیچ و مهره عظیم را از بین می برد.
با مونتاژ و جداسازی سریع زمان خرابی تعمیر و نگهداری را به طور چشمگیری کاهش می دهد.
در حین نصب به طور طبیعی ناهماهنگی های جزئی را در خود جای می دهد.
لرزش سیستم منتقل شده از پمپ های گریز از مرکز سنگین را کاهش می دهد.
باعث می شود قرقره های دوار لوله برای توزیع یکنواخت سایش بسیار کارآمد باشد.
دارای آستانه حداکثر فشار کمتر در مقایسه با فلنج های سنگین.
واشرهای الاستومری در سیستم های خشن و ساینده با آسیب پذیری شدید روبرو هستند.
ذرات دوغاب اگر از پوشش داخلی لوله عبور کنند به سرعت واشرها را تخریب می کنند.
محفظه های کوپلینگ در صورت قرار گرفتن در معرض خمش شدید ممکن است دچار شکستگی شوند.
این کوپلینگها بر بخشهای خط فشار متوسط در دسترس غالب هستند. سرعت تعمیر و نگهداری بیشتر از نیاز به درجه بندی فشار شدید در این مناطق است. اپراتورهای کارخانه به شدت آنها را برای لوله های مستقیم ترجیح می دهند. یک خدمه کوچک می تواند یک بخش طولانی خط لوله را تنها در چند ساعت بچرخاند. چرخش یک سیستم فلنجی با اندازه مشابه چندین روز طول می کشد.
ویژگی اتصال | اتصالات فلنج دار | کوپلینگ های شیاردار |
|---|---|---|
سرعت نصب | خیلی آهسته | خیلی سریع |
ظرفیت فشار | بسیار بالا (تا کلاس 2500) | متوسط تا زیاد |
میرایی ارتعاش | ضعیف (مفصل سفت و سخت) | عالی |
راندمان چرخش | کار فشرده | بسیار کارآمد |
وزن سخت افزار | خیلی سنگین | نسبتا سبک |
اتصالات جوشی به طور دائم دو لوله را با استفاده از گرمای شدید به هم فیوز می کنند. اتصالات رزوه ای به برجستگی های فلزی مارپیچ به هم پیوسته متکی هستند. هر دو روش در هنگام استفاده از سیستمهای حمل و نقل دوغاب، افراطهای منحصر به فردی را ارائه میکنند.
جوشکاری یک ساختار دائمی و یکپارچه ایجاد می کند. مسیرهای نشت صفر را تضمین می کند. این ویژگی آن را برای دوغاب های بسیار سمی که نیاز به مهار محیطی دقیق دارند، ایده آل می کند. شما هرگز لازم نیست نگران دمیده شدن واشر یا پیچ شل شده باشید.
با این حال، جوشکاری توانایی چرخش مقاطع لوله را به طور کامل از بین می برد. این کار تعویض قرقره های فرسوده را به یک کار بسیار دشوار تبدیل می کند. خدمه تعمیر و نگهداری باید خط لوله را از هم جدا کرده و در قسمت جدیدی جوش دهند. علاوه بر این، گرمای شدید حاصل از جوشکاری، پوششهای داخلی لاستیکی یا پلی اورتان را از بین میبرد. شما به سادگی نمی توانید لوله های داخلی را بدون از بین بردن لایه های محافظ آنها جوش دهید.
ما به شدت توصیه می کنیم از اتصالات رزوه ای استاندارد برای دوغاب های سنگین استفاده نکنید. آنها فاجعه عملیاتی را دعوت می کنند. دوغاب به طور اجتناب ناپذیری به شکاف های میکروسکوپی بین رزوه ها نفوذ می کند. این نفوذ سیلیس ریز باعث ایجاد صفرا شدید می شود. نخ ها برای همیشه به هم قفل می شوند.
مکانیک ها اغلب باید لوله های رزوه دار را جدا کنند زیرا آچارها نمی توانند رزوه های رزوه شده را بشکنند. علاوه بر این، فرآیند رزوه کاری فلز را از بین می برد و دیواره لوله را نازک می کند. این یک نقطه ضعف ساختاری فوری ایجاد می کند. این دیواره های نازک شده به شدت مستعد شکستگی های ترکیدگی تحت سایش ساینده و افزایش ناگهانی فشار می شوند.
فقط از اتصالات جوشی در خطوط لوله دوغاب فلزی بدون روکش و لخت استفاده کنید.
اطمینان حاصل کنید که جوشکاران بسیار ماهر جوش های نفوذ کامل را انجام می دهند تا از تجمع سرباره داخلی جلوگیری شود.
آزمایش ضخامت اولتراسونیک را به طور منظم برای نظارت بر سایش پایین انجام دهید.
انتخاب مفصل بهینه نیازمند یک رویکرد مهندسی سیستماتیک است. این مراحل خاص را دنبال کنید تا اتصال خود را با واقعیت عملیاتی خود مطابقت دهید.
ارزیابی نیازهای کاهش سایش: ارزیابی کنید که مایع شما با چه سرعتی کف لوله را تخریب می کند. اگر خط نیاز به چرخش هر سه تا شش ماه دارد، کوپلینگ های شیاردار را اولویت بندی کنید. همچنین ممکن است فلنج های سفارشی آزادسازی سریع را در نظر بگیرید. سرعت در اینجا برای پایین نگه داشتن هزینه های نیروی کار حیاتی است.
ارزیابی سازگاری فشار و مواد: اطمینان حاصل کنید که اتصال از نظر ساختاری با مواد خط لوله مطابقت دارد. خطوط فولادی صلب استرس مکانیکی را متفاوت از پلاستیک ها کنترل می کنند. یکپارچه سازی مفاصل انعطاف پذیر از شکست زودرس جلوگیری می کند. استفاده از فلنج های شناور فشار مکانیکی را بر روی سیستم های سخت HDPE کاهش می دهد.
بهینه سازی برنامه های خاموش کردن تعمیر و نگهداری: زمان نصب سخت افزار را در مقابل ساعات کاری ذخیره شده در طول خاموشی های تعمیر و نگهداری برنامه ریزی شده وزن کنید. درزهای با قابلیت جداسازی آسان در زمان قطعی کارخانه با تنش بالا سود زیادی به همراه دارند. شما باید زمان آچار خدمه خود را بهینه کنید.
اقدام مرحله بعدی: مشاوره با یک مهندس لوله کشی اختصاصی یا سازنده تجهیزات را توصیه کنید. محاسبات دقیق افت فشار را اجرا کنید. قبل از نهایی کردن صورتحساب مواد برای سایت خود، مدل سازی نرخ سایش را انجام دهید.
هر سیستم دارای متغیرهای منحصر به فردی است. اندازه ذرات، سرعت ته نشینی و ترکیب شیمیایی همگی انتخاب سخت افزار را تعیین می کنند. هنگام تعیین اتصالات لوله حدس نزنید.
هیچ اتصال واحدی به طور جهانی یک سیستم دوغاب را کامل نمی کند. یک خط لوله که به خوبی طراحی شده است اغلب از یک رویکرد ترکیبی استراتژیک استفاده می کند. مهندسان معمولاً اتصالات فلنجی را مستقیماً در تخلیه پمپ برای حداکثر امنیت مشخص می کنند. برای سهولت در چرخش سریع، آنها به کوپلینگ های شیاردار برای دویدن مستقیم طولانی مدت متکی هستند. در نهایت، آنها از فلنج های تخصصی روی بخش های انعطاف پذیر برای جذب لرزش استفاده می کنند.
ارزیابی واقعیت عملیاتی تیم تعمیر و نگهداری شما به اندازه خواندن مشخصات مهندسی مهم است. اگر سرویس یک مفصل بیش از حد طول بکشد، خدمه از چرخش های پیشگیرانه صرف نظر می کنند. این بی توجهی منجر به ترکیدن خط لوله فاجعه آمیز می شود.
امروز برای ایمن سازی زیرساخت های خود اقدام کنید. گلوگاه های نگهداری فعلی خود را ارزیابی کنید. اگر به ارزیابی سفارشی نیاز دارید، از یک متخصص دوغاب واجد شرایط درخواست ممیزی سیستم کنید. . برای بحث در مورد چالش های عملیاتی دقیق خود و کشف استراتژی اتصال بهینه با ما تماس بگیرید
پاسخ: بله، اما نیاز به آماده سازی نهایی تخصصی دارد. شما باید از انتهای شیاردار با روکش لاستیکی یا حلقه های انتقال خاص استفاده کنید. اینها مانع از برش دوغاب لایه داخلی می شوند. اگر دوغاب از آستر بشکند، به سرعت واشر کوپلینگ را از بین می برد. همیشه قبل از نصب، سازگاری با سازنده کوپلینگ خود را بررسی کنید.
پاسخ: فلنج های ثابت یا شناور داخلی معمولاً برای شلنگ دوغاب قابل اعتمادترین هستند. آنها از تماس فلز به دوغاب جلوگیری می کنند و سوراخ داخلی صاف را تضمین می کنند. فلنج ها همچنین حرکت دینامیکی شیلنگ را بدون نشتی کنترل می کنند. فلنج های شناور تراز سوراخ پیچ را در هنگام نصب سخت افزاری آسان تر می کنند.
پاسخ: در حالی که جوشکاری نشت را متوقف می کند، دوغاب های ساینده در نهایت از طریق کف لوله سائیده می شوند. جوشکاری از چرخاندن لوله برای افزایش طول عمر آن جلوگیری می کند. این یک کار تعمیر و نگهداری معمولی را به یک عملیات برش و جایگزینی اصلی تبدیل می کند. علاوه بر این، جوشکاری به پوشش های محافظ داخلی مانند لاستیک یا پلی اورتان آسیب می رساند.
